Description

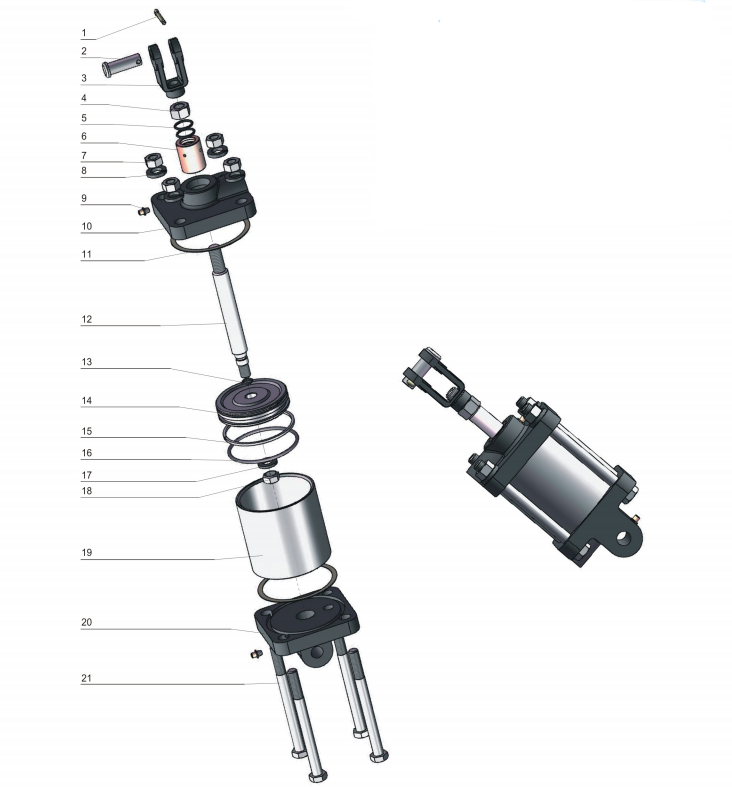

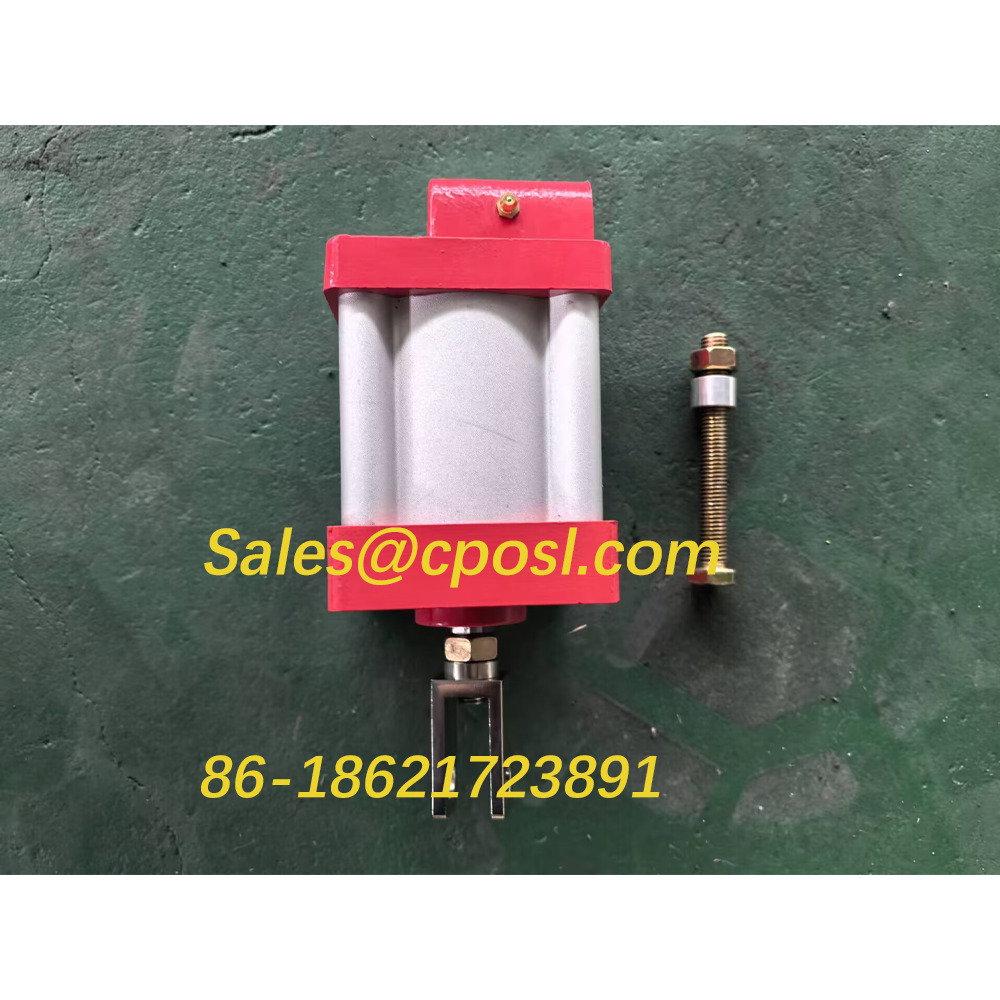

Air Actuator Cylinder(3”QG-00-00)

3 “空气缸 Air Actuator Cylinder(3”QG-00-00)
In repair kit维修包 (Item)序号 图号(Part No.) 名称(Description) 数量Qty
1 GBAT91-2000 4×20 开口销 Cotter Pin 1
2 3″QG-00-07 销轴 Pin 1
3 3″QG-00-06 连接叉 Clevis 1
4 GB/T6170-2000 M12 六角螺母Lock Nut 1
5 GB1235-76 20X2.4 O形密封圈O-Ring 2
6 3″QG-00-04 铜套 Bushing 1
7 GB/T6170-2000 M10 六角螺母Lock Nut 4
8 GB/T 93-1987 10 弹簧垫圈 Spring Washer 4
9 GB273-66 油杯 Oii Cup 2
10 3″QG-00-05 上盖 Head,Rod End 1
11 3″QG-00-03 纸垫 Gasket 2
12 3″QG-01-02A 活塞杆Piston Rod 1
13 GB/T3452.1-1992 9×1.8 O形密封圈O-Ring 1
14 3″QG-01-01A 活塞 Piston 1
15 3″QG-00-10 导向环 Back-Up Ring 1
16 GB/T3452.1-1992 67×3.55 O形密封圈O-Ring 1
17 GB/T93-1987 10 弹簧垫圈 Spring Washer 1
18 GB /6170-2000 M10 六角螺母 Nut 1
19 3″QG-00-02 缸筒 Barrel 1
20 3″QG-00-01A 下盖 End Cap 1
21 GB/T5780-2000 M10x120 六角头螺栓 Bolt 4
